Kami menawarkan pilihan penuh Adaptor dan Fiting Hidrolik Metrik, termasuk BSPP, BSPT, Metrik, dan 30 ° Kursi. Fitting kompresi metrik hidrolik YH sangat tahan terhadap getaran dan membuat koneksi yang kuat, andal, bebas kebocoran. Mereka memenuhi atau melampaui semua standar SAE, ISO dan DIN. Desain cincin potongnya mengurangi efek getaran pada sistem hidrolik Anda. Selesai dalam pelapisan kromat trivalen.
Adaptor hidrolik kami dibuat dengan standar kualitas terbaik yang memenuhi atau melampaui standar global seperti SAE dan ISO. Adaptor hidraulik kami disediakan dalam salah satu dari dua gaya bodi, brazing atau dipalsukan. Yang lebih umum dari keduanya adalah gaya yang dipalsukan karena memiliki tampilan yang ramping, seringkali lebih mudah untuk dipasang dan lebih murah untuk diproduksi. Meskipun tidak semua fiting disuplai dengan satu gaya atau yang lain, begitu stock habis pada brazing, mereka pada akhirnya akan dihapus dari sirkulasi.
Fitting Selang Wanita JIS
28611 perlengkapan wanita JIS dengan kursi 30 derajat dan segi enam ganda. Proses lengkap pembuatan pas dapat dikunjungi di YH Hidrolik dari pemotongan bahan baku hingga pengepakan akhir. Fitting YH memiliki permukaan yang halus tanpa bur dan kotoran. Kelengkapan diperiksa empat kali oleh inspektur kami.
Detail
√ Bagian no .: 28611 (JIS Metric Wanita 60 Derajat Kursi Dengan Hexagon Ganda)
√ Thread: JIS, JIC, Metric, BSP, BSPT, NPT (wanita dan pria)
√ Ukuran: dari 04 hingga 24 (untuk sebagian besar selang)
√ Jenis: Lurus, Siku 45 Derajat, Siku 90 Derajat
√ Layanan yang berorientasi khusus: memproduksi sesuai dengan gambar atau sampel yang disediakan
Gambar
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | |||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S1 | S2 |
28611-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 19 |
28611-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 22 |
28611-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 24 |
28611-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 27 |
28611-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 32 |
28611-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 36 |
28611-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 41 |
28611-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 46 |
28611-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 55 |
Fitting Hidrolik Baja
Item 30511 adalah metric thread tipe 24 derajat kerucut wanita dengan wajah o-ring. Ini adalah jenis pemasangan non-berkerut. Jenis yang relevan adalah 20511 yang pas berkerut. 30511 perlengkapan adalah standar untuk produksi Winner yang merupakan merek di seluruh dunia. Fitting dari YH Hydraulic dapat digunakan di berbagai mesin seperti mesin pertambangan, mesin hidrolik, track, dll.
Detail
√ Bagian no .: 30511 (Metrik Wanita 24 ° Cone HT dengan O-ring DIN3853 Jenis non-crimp)
√ Jenis ulir: Metrik; Metrik komatsu; BSP; JIC; NPT. (Jenis utas utama yang terlibat)
√ Bahan: Kuningan; Baja karbon; Besi tahan karat
√ MOQ: stok produk tidak memiliki tuntutan MOQ. Item yang diproduksi baru perlu MOQ untuk memotong biayanya
√ Stok: ukuran 30511 sebagian besar tersedia untuk stok
√ Sampel: sebagian besar produk stok untuk sampel. Barang baru yang diproduksi membutuhkan hari dan biaya

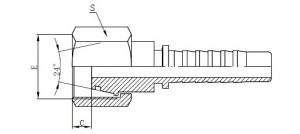

Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TUBE.OD | C | S |
30511-14-04 | M14x1.5 | 6 | 4 | 6 | 2 | 17 |
30511-16-04 | M16x1.5 | 6 | 4 | 8 | 2 | 19 |
30511-18-04 | M18x1.5 | 6 | 4 | 10 | 2 | 22 |
30511-18-05 | M18x1.5 | 8 | 5 | 10 | 2 | 22 |
30511-20-05 | M20x1.5 | 8 | 5 | 12 | 3 | 24 |
30511-20-06 | M20X1.5 | 10 | 6 | 12 | 3 | 24 |
30511-22-06 | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
30511-24-08 | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
30511-30-10 | M30X2 | 16 | 10 | 20 | 3.4 | 36 |
30511-30-12 | M30X2 | 20 | 12 | 20 | 3.5 | 36 |
30511-36-12 | M36X2 | 20 | 12 | 25 | 3 | 41 |
30511-36-14 | M362 | 22 | 14 | 25 | 3 | 41 |
30511-36-16 | M36X2 | 25 | 16 | 25 | 3 | 41 |
30511-42-16 | M42X2 | 25 | 16 | 30 | 5 | 50 |
30511-52-20 | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
30511-52-24 | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
JB Metric Fittings Pria
Seri 10211 adalah benang jantan metrik JB dengan wajah segel o-ring. Fitting seri 10211 cocok untuk satu atau dua selang kawat baja. Untuk dilengkapi dengan selang spiral, fitting seri 10212 adalah pilihan tepat Anda. YH bersikeras untuk menyediakan pelanggan dengan kualitas material terbaik dan peralatan yang diproduksi dengan baik. Kami juga menyediakan layanan yang dapat diandalkan untuk pelanggan potensial dan bekerja sama.
Detail
√ Bagian no .: 10211 (Segel O-ring JB Metric Male)
√ Keuntungan: Permukaan sempurna; kehalusan tanpa gerinda dan kotoran
√ Ukuran: Ukuran alat kelengkapan yang berbeda berlaku untuk selang hidrolik terkait
√ Kualitas: berdasarkan standar Winner (Eaton); bahan berkualitas terbaik; dikemas dengan baik; Sertifikat ISO
Policy Kebijakan sampel: sampel gratis dapat diuji kualitasnya
√ Item lain: dapat ditemukan di tombol “Unduh Brosur (PDF)”
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S |
10211-14-04 | M14X1.5 | 6 | 4 | 11 | 17 |
10211-16-05 | M16X1.5 | 8 | 5 | 11 | 19 |
10211-18-06 | M18X1.5 | 10 | 6 | 11 | 22 |
10211-22-08 | M22X1.5 | 12 | 8 | 12 | 27 |
10211-27-10 | M27X1.5 | 16 | 10 | 13 | 32 |
10211-30-12 | M30X1.5 | 20 | 12 | 14 | 36 |
10211-36-14 | M36X2 | 22 | 14 | 16 | 41 |
10211-39-16 | M39X2 | 25 | 16 | 18 | 46 |
10211-45-20 | M45X2 | 32 | 20 | 20 | 55 |
10211-52-24 | M52X2 | 40 | 24 | 22 | 60 |
Perlengkapan Siku Komatsu Wanita
28691 seri fitting adalah 90 derajat JIS metrik perempuan kursi 60 derajat kerucut. Secara umum, 28.691 alat kelengkapan selesai dengan hex ganda. Tetapi mereka juga dapat dengan hex tunggal untuk permintaan pelanggan karena dapat memotong biaya bahan sehingga harga jual lebih kompetitif. Ukuran dari 04 hingga 24 diproduksi secara populer di pabrik kami.
Detail
√ Bagian no .: 28691 (90 ° JIS Metric Wanita 60 ° Cone Seat)
√ Jenis: Kacang tunggal atau heks ganda keduanya tersedia di pabrik kami
√ Bahan: baja karbon; besi tahan karat
√ Pelapisan: putih berlapis seng; kuning berlapis seng; berlapis krom (perak)
√ Harga: harga yang dikutip berdasarkan pada tuntutan MOQ kami (300PCS satu item)
√ Asal: Ningbo, Tiongkok
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | |||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S1 | H |
28691-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 38.2 |
28691-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 44 |
28691-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 46.4 |
28691-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 52.5 |
28691-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 59 |
28691-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 68.5 |
28691-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 76 |
28691-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 90 |
28691-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 103 |
Perlengkapan Selang Pria Komatsu
Seri 18611 adalah kursi JIS metrik pria 60 derajat yang didasarkan pada standar Komatsu. Komatsu adalah kata benda asli Jepang yang berarti pohon pinus kecil. Fitting seri 18611 secara populer diproduksi di YH Hydraulic yang dapat memenuhi sebagian besar persyaratan dari pelanggan. Fitting 18611 selesai dengan permukaan halus, toleransi standar, dan presisi tinggi.
Detail
√ Bagian no .: 18611 (kursi JIS metrik pria 60 derajat)
√ Produk Terkait: 28611 (tipe wanita); 28641 (wanita 45 derajat siku); 28691 (siku 90 derajat perempuan)
√ 28611 selang yang sesuai: selang 1SN (R1); Selang 2SN (R2); Selang R16; Selang R17; Selang R12 / 4SH / R13; Selang cuci bertekanan
√ Kebijakan MOQ: 300 hingga 500 pcs setiap item untuk jenis yang diproduksi ulang.
√ Sampel: Kurang dari 5 pcs gratis untuk memeriksa tingkat kualitas kami.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S1 |
18611-14-04 | M14X1.5 | 6 | 4 | 17 | 17 |
18611-16-05 | M16X1.5 | 8 | 5 | 18 | 19 |
18611-18-06 | M18X1.5 | 10 | 6 | 18 | 22 |
18611-22-08 | M22X1.5 | 12 | 8 | 20 | 24 |
18611-24-10 | M24X1.5 | 16 | 10 | 21.5 | 27 |
18611-30-12 | M30X1.5 | 22 | 12 | 26 | 32 |
18611-33-16 | M33X1.5 | 25 | 16 | 30 | 36 |
18611-36-20 | M36X1.5 | 32 | 20 | 33 | 46 |
18611-42-24 | M42X1.5 | 40 | 24 | 36 | 50 |
Pemasangan Multiseal Metrik
20111 fitting adalah metrik tipe multi-segel perempuan yang sering diproduksi di YH Hidrolik. Jenis 20111 banyak digunakan di bidang hidrolik dan sebagian besar diekspor ke Rusia dan Timur Tengah. Perlengkapan kami berkualitas baik dan harga lebih murah yang dapat memenuhi permintaan pelanggan untuk kualitas yang lebih tinggi secara luas. Dan kami dapat menyediakan layanan OEM dengan sampel, gambar atau persyaratan yang disajikan.
Detail
√ Bagian no .: 20111 (Metric Female Multiseal)
√ Ukuran: kami menyediakan berbagai spesifikasi alat kelengkapan 20111 yang ditunjukkan pada tabel teknis.
√ Gambar: gambar untuk kelengkapan 20111 hanya untuk referensi. Silakan kunjungi "Tabel Data Teknis" untuk memastikan bahwa alat kelengkapan 20111 adalah kebutuhan Anda.
Advantage Keuntungan kami: Harga pabrik; pengiriman yang cepat; kualitas terjamin
√ MOQ: tidak ada batasan untuk jenis 20111.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S |
20111-12-02 | M12X1.25 | 4 | 2 | 5 | 17 |
20111-14-04 | M14X1.5 | 6 | 4 | 5 | 19 |
20111-16-05 | M16X1.5 | 8 | 5 | 6 | 22 |
20111-18-06 | M18X1.5 | 10 | 6 | 5.5 | 24 |
20111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
20111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
20111-30-12 | M30X1.5 | 20 | 12 | 5.5 | 36 |
20111-36-14 | M36X2 | 22 | 14 | 5.5 | 41 |
20111-39-16 | M39X2 | 25 | 16 | 5.5 | 46 |
20111-45-20 | M45X2 | 32 | 20 | 6.5 | 55 |
20111-52-24 | M52X2 | 40 | 24 | 5.5 | 60 |
30 Derajat Fitting Selang
20231 perlengkapan dari kursi datar perempuan metrik 30 derajat GB. YH adalah pelopor dalam pembuatan dan penyediaan alat kelengkapan perempuan metrik GB. Perlengkapan 20231 dilapisi dengan seng atau krom untuk melindungi dari oksidasi. 20231 fitting dikemas dengan baik yang dapat menghindari tabrakan selama pengiriman.
Detail
√ Bagian no .: 20231 (30 ° GB Metric Female Flat Seat)
√ Item terkait: 20241 (45 derajat siku); 20291 (90 derajat siku); 20211 (Lurus)
√ Keuntungan: Permukaan halus; toleransi yang dibutuhkan; Kontrol kualitas yang baik; Layanan solusi masalah
Term Istilah pengiriman: CIF (port yang diperlukan pelanggan); FOB (Ningbo); FCA; CFR (port yang diperlukan pelanggan)
√ Layanan OEM: tersedia
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | |||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | H | S |
20231-14-04 | M14X1.5 | 6 | 4 | 9 | 18.8 | 19 |
20231-16-05 | M16X1.5 | 8 | 5 | 9.5 | 20 | 22 |
20231-18-06 | M18X1.5 | 10 | 6 | 9.5 | 21.4 | 24 |
20231-22-08 | M22X1.5 | 12 | 8 | 9.5 | 24.2 | 27 |
20231-27-10 | M27X1.5 | 16 | 10 | 10.5 | 26.8 | 32 |
20231-30-12 | M30X1.5 | 20 | 12 | 12.5 | 30 | 36 |
20231-39-16 | M39X2 | 25 | 16 | 13.5 | 31 | 46 |
20231-45-20 | M45X2 | 32 | 20 | 15.5 | 36.5 | 55 |
20231-52-24 | M52X2 | 40 | 24 | 17.5 | 36.5 | 60 |
Perlengkapan Multiseal Wanita Metrik
Fitting selang 30111 adalah dengan tipe ulir multi-segel perempuan metrik. 30111 fitting adalah tipe non-crimped yang banyak digunakan dalam koneksi fluida hidrolik. Dan jika jenis berkerut diperlukan, silakan merujuk ke jenis 20111 atau hubungi kami untuk detail. YH adalah produsen profesional dan pemasok terpercaya di bidang hidrolik selama lebih dari 8 tahun. Jika ada produk serupa yang diperlukan, kami yakin YH akan menjadi pilihan tepat Anda.
Detail
√ Bagian no .: 30111 (Metric Female Multi-seal)
√ Jenis: 20111 (Jenis berkerut); 30111 (tipe tidak berkerut)
√ Kondisi stok: sebagian besar barang telah disimpan sebagai produk stok yang dapat mempersingkat waktu pengiriman
√ Waktu pengiriman: 1 hingga 2 minggu
√ Rincian paket: dimasukkan ke dalam karton bergelombang dengan plastik nilon kemudian berkumpul di beberapa kasus kayu lapis
√ Layanan yang berorientasi khusus: memproduksi sesuai dengan gambar atau sampel yang disediakan.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S |
30111-14-04 | M14X1.5 | 6 | 4 | 4 | 19 |
30111-16-05 | M16X1.5 | 8 | 5 | 4.5 | 22 |
30111-18-06 | M18X1.5 | 10 | 6 | 4.5 | 24 |
30111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
30111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
30111-30-12 | M30X1.5 | 20 | 12 | 4.5 | 36 |
30111-36-14 | M36X2 | 22 | 14 | 5 | 41 |
30111-39-16 | M39X2 | 25 | 16 | 5 | 46 |
30111-45-20 | M45X2 | 32 | 20 | 5 | 55 |
30111-52-24 | M52X2 | 40 | 24 | 5 | 60 |
GB Metric Female Fitting
20711 fitting adalah jenis kursi metrik GB 74 ° kerucut wanita. YH memproduksi ukuran lengkap 20711 untuk 1/8 '' hingga 1,1 / 4 '' setiap hari. Tetapi kami juga dapat menyediakan layanan OEM untuk ukuran lain jika diperlukan. Perlengkapan kami selesai dengan perawatan plat seng. Pelapis populer adalah pelapisan seng kuning, pelapisan seng putih, dan pelapisan krom.
Detail
√ Bagian no .: 20711 (GB Metric Female 74 ° Cone Seat)
√ Bahan: Besi, baja karbon, baja tahan karat, atau bahan lain yang dibutuhkan
√ Standar (Spesifikasi): Standar produksi pemenang; sesuai gambar atau sampel.
√ Perawatan permukaan: berlapis seng, berlapis nikel; berlapis krom; hot-dip galvanis; lukisan
Features Fitur kami: Tahan korosi, warna dan kilau yang baik, daya tahan tinggi, presisi tinggi, kinerja tinggi.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S |
20711-12-02 | M12X1.5 | 4 | 2 | 8 | 17 |
20711-12-04 | M12X1.5 | 6 | 4 | 8 | 17 |
20711-14-04 | M14X1.5 | 6 | 4 | 9 | 19 |
20711-14-05 | M14X1.5 | 8 | 5 | 9 | 19 |
20711-14-06 | M14X1.5 | 10 | 6 | 9 | 19 |
20711-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 |
20711-16-06 | M16X1.5 | 10 | 6 | 9.5 | 22 |
20711-18-06 | M18X1.5 | 10 | 6 | 9.5 | 24 |
20711-20-06 | M20X1.5 | 10 | 6 | 10 | 27 |
20711-20-08 | M22X1.5 | 12 | 8 | 10 | 27 |
20711-22-08 | M22X1.5 | 12 | 8 | 9.5 | 27 |
20711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
20711-30-12 | M30X1.5 | 20 | 12 | 12.5 | 36 |
20711-33-14 | M33X2 | 22 | 14 | 13.5 | 41 |
20711-33-16 | M33X2 | 25 | 16 | 13.5 | 41 |
20711-42-20 | M42X2 | 32 | 20 | 15.5 | 50 |
Perlengkapan Metrik Swaged
30511 one piece adalah metrik tipe 24 derajat kerucut betina dengan fitting integral O-ring untuk satu atau dua selang hidrolik dikepang kawat. 30511 satu alat kelengkapan dapat dikeriting dengan selang terkait secara langsung. Fitting satu bagian selesai dengan seng berlapis untuk kebutuhan pelanggan. Ukuran standar ditunjukkan di bawah ini pada tabel data teknis. Ukuran yang berbeda dapat diterima di pabrik kami.
Detail
√ Bagian no .: 30511 one piece (Metric Female 24 ° Cone HT Dengan O-ring Integral Fitting Untuk Satu atau Dua Selang Kawat)
√ Jenis terkait: 30511 kelengkapan; 00110 ferrules atau 00210 ferrules; Selang R1AT; Selang R2AT; Selang R1A; Selang R2A; Selang 1SN, selang 2SN, dll.
√ Peralatan terkait; Mesin CNC, pukulan otomatis; pemotong bahan baku; mesin crimping ferrule (nut), dll
√ Pelapisan: putih berlapis seng; kuning berlapis seng; berlapis krom; berlapis nikel
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TABUNG OD | C | S1 |
30511-16-04Salah satu bagian | M16X1.5 | 6 | 4 | 8 | 2 | 22 |
30511-18-04satu bagian | M18X1.5 | 6 | 4 | 10 | 2 | 24 |
30511-20-05salah satu bagian | M20X1.5 | 8 | 5 | 12 | 3 | 27 |
30511-20-06satu bagian | M20X1.5 | 10 | 6 | 12 | 3 | 27 |
30511-22-06satu bagian | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
30511-24-08satu bagian | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
30511-30-10satu bagian | M30X2 | 16 | 10 | 20 | 3.5 | 36 |
30511-36-12 satu bagian | M36X2 | 20 | 12 | 25 | 3 | 41 |
30511-36-14 satu potong | M36X2 | 22 | 14 | 25 | 3 | 41 |
30511-42-16 satu potong | M42X2 | 25 | 16 | 30 | 5 | 50 |
30511-52-20satu potong | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
30511-52-24 bagian tunggal | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
Jenis Cahaya Pria Metrik
10411 fitting adalah metric male 24 degree cone seat jenis cahaya DIN3853. 10411 fitting diproduksi dari 1/4 '' hingga 1.1 / 2 '' secara populer. 10411 fitting selesai dengan seng berlapis bahwa tiga jenis dapat dipilih secara umum yaitu berlapis seng, berlapis krom, dan berlapis nikel. Kelengkapan dari YH Hidraulik berkualitas baik yang dapat dipasang dengan mudah dan digunakan untuk jangka waktu yang lama.
Detail
√ Bagian no .: 10411 (Metric Pria 24 ° Cone Seat LT DIN3853)
√ Warna: putih; kuning; perak
√ Lapisan: berlapis seng putih, berlapis seng kuning, berlapis krom, berlapis nikel, melukis
√ Layanan sampel: persediaan kurang dari 5 pcs gratis
Advantage Keuntungan kami: permukaan halus, toleransi yang terkontrol, bahan berkualitas tinggi yang digunakan, harga yang wajar disediakan
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TUBE.OD | C | S |
10411-12-04 | M12x1.25 | 6 | 4 | 6 | 11 | 14 |
10411-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
10411-16-05 | M16x1.5 | 8 | 5 | 10 | 13.5 | 17 |
10411-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 19 |
10411-22-08 | M22x1.5 | 12 | 8 | 15 | 13.5 | 24 |
10411-26-10 | M26x1.5 | 16 | 10 | 18 | 14 | 27 |
10411-27-10 | M27x1.5 | 16 | 10 | 18 | 14 | 27 |
10411-30-12 | M30X2 | 20 | 12 | 22 | 18 | 32 |
10411-36-16 | M36X2 | 25 | 16 | 28 | 20 | 41 |
10411-45-20 | M45X2 | 32 | 20 | 35 | 20 | 46 |
10411-52-24 | M52X2 | 40 | 24 | 42 | 19 | 55 |
Perlengkapan Selang Hidrolik
10511 fitting adalah metrik jok pria 24 ° jenis kerucut tipe DIN3853. 10511 fitting dari YH Hydraulic adalah produk berkualitas yang sangat dihormati yang menyediakan siklus hidup produk panjang yang menghemat pelanggan pada suku cadang dan tenaga kerja pengganti. YH Hidraulik menawarkan rangkaian alat kelengkapan hidraulik yang komprehensif dalam karbon dan stainless steel.
Detail
√ Bagian no .: 10511 (Metric Pria 24 ° Cone Seat HTDIN3853)
√ Ukuran: dari M14 ke M52; selang tersedia dari 1/4 '' hingga 1.1 / 2 ''
√ Lapisan: seng berlapis; berlapis nikel; berlapis krom; lapisan yang dibutuhkan pelanggan tersedia.
√ Layanan OEM: tersedia dengan sampel atau gambar yang disajikan; mendesain produk sesuai permintaan pelanggan.
√ Waktu pengiriman: kurang dari 30 hari untuk pesanan besar atau kecil
√ Mata uang: USD, RMB, EURO, uang tunai
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TABUNG OD | C | S |
10511-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
10511-16-04 | M16x1.5 | 6 | 4 | 8 | 13.5 | 17 |
10511-18-04 | M18x1.5 | 6 | 4 | 10 | 13.5 | 19 |
10511-18-05 | M18x1.5 | 8 | 5 | 12 | 13.5 | 22 |
10511-20-05 | M20x1.5 | 8 | 5 | 12 | 13.5 | 22 |
10511-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 22 |
10511-20-06 | M20x1.5 | 10 | 6 | 12 | 13.5 | 22 |
10511-22-08 | M22x1.5 | 12 | 8 | 16 | 14 | 24 |
10511-24-08 | M24x1.5 | 12 | 8 | 16 | 14 | 27 |
10511-30-10 | M30X2 | 16 | 10 | 20 | 19 | 32 |
10511-30-12 | M30X2 | 20 | 12 | 20 | 19 | 32 |
10511-36-16 | M36X2 | 25 | 16 | 25 | 20 | 38 |
10511-42-20 | M42X2 | 32 | 20 | 30 | 20 | 46 |
10511-52-24 | M52X2 | 40 | 24 | 38 | 22 | 55 |
Perlengkapan Hidrolik Aeroquip
Fitting 30212 adalah metrik seal datar betina untuk selang spiral dan selang dikepang kawat baja seperti R1AT, R2AT, 4SH, 4SP, dll. Fiting dilapisi dengan seng atau berlapis krom sebelum paket. YH menyediakan perlengkapan berkualitas baik, harga wajar dan layanan yang lebih baik. Kami dapat merancang alat kelengkapan sebagai persyaratan pelanggan.
Detail
√ Bagian no .: 30212 (Metric Female Flat Seal For Spiral Hose)
√ Ukuran utas: M22, M30, M36, M39, M42, M45, M52, M64, atau ukuran lain yang diperlukan
√ Logo: YH atau logo yang diperlukan pelanggan lainnya
√ Bahan: 45 baja karbon, baja ringan, stainless steel, dll.
√ Layanan OEM: tersedia untuk sampel atau gambar yang disediakan
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S |
30212-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
30212-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
30112-36-14 | M36X2 | 22 | 14 | 13 | 41 |
30112-36-16 | M36X2 | 25 | 16 | 13 | 41 |
30212-39-16 | M39X2 | 25 | 16 | 13 | 46 |
30212-42-16 | M42X2 | 25 | 16 | 15 | 50 |
30212-45-20 | M45X2 | 32 | 20 | 15 | 55 |
30212-52-20 | M52X2 | 32 | 20 | 17 | 60 |
30212-52-24 | M52X2 | 38 | 24 | 17 | 60 |
30212-64-32 | M64X2 | 50 | 32 | 23 | 75 |
Perlengkapan Selang Berkecepatan Tinggi
20491 fitting adalah 90 derajat metrik perempuan 24 derajat kerucut dengan o-ring DIN3853 yang merupakan tipe berat dan berkerut. Ukuran pas 20491 adalah dari M12 ke M27 tetapi juga item lain tersedia untuk produksi. Jenis non-berkerut dan terkait adalah 30491 yang terlibat dalam produksi harian kami. Fitting datang dalam bahan baja karbon dan baja stainless sebagian besar. Jika ada bahan lain yang diperlukan, silakan email ke kami.
Detail
√ Bagian no .: 20491 (90 ° Metric Wanita 24 ° Cone LT Dengan O-ring DIN3853: Crimp Type)
√ Ukuran: ukuran utas adalah dari M12 hingga M27; Ukuran selang yang cocok adalah dari 04 hingga 12; ukuran lain juga tersedia
√ Bahan: 45 Baja Karbon; Baja ringan; Besi tahan karat; Kuningan; dll
√ Harga: harga yang dikutip berdasarkan pada barang dan jumlah; tapi kami akan mencoba menawarkan harga terbaik untuk setiap pertanyaan yang kami bisa
√ Pelabuhan Pengiriman: Ningbo (terdekat); Shanghai; Guangzhou
√ Sampel: kurang dari 5 pcs gratis untuk memeriksa kualitas
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | |||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TUBE.OD | C | S | H |
20491-12-04 | M12X1.5 | 6 | 4 | 6 | 2 | 17 | 44.3 |
20491-14-05 | M14X1.5 | 8 | 5 | 8 | 3.5 | 19 | 49.3 |
20491-12-06 | M12X1.5 | 10 | 6 | 6 | 2 | 17 | 48.3 |
20491-14-06 | M14X1.5 | 10 | 6 | 8 | 3.5 | 19 | 52.3 |
20491-16-06 | M16X1.5 | 10 | 6 | 10 | 3.5 | 22 | 52.4 |
20491-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 | 60 |
20491-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 | 67 |
20491-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 | 77.5 |
20491-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 | 78.5 |
Pemasangan One Piece Crimp
30542 alat kelengkapan sepotong adalah 45 ° siku metrik perempuan 24 ° kerucut dengan o-ring untuk satu, dua atau empat selang hidrolik dikepang yang merupakan tipe berat. Berbagai jenis alat kelengkapan sepotong terlibat dalam produksi kami setiap hari. Banyak jenis dan ukuran utas yang dapat Anda pilih. Dan silakan kunjungi situs web kami atau unduh katalog untuk data terperinci.
Detail
√ Bagian no .: 30542 bagian tunggal (45 ° Metrik Wanita 24 ° Kerucut HT Dengan O-ring Integral Four-Wire Fitting)
√ Jenis: 30542 fitting dengan ferrules terkait berkerut
√ Ukuran: ukuran yang ditunjukkan pada tabel data teknis adalah ukuran standar di YH Hydraulic
√ Sampel: kurang dari 3 pcs gratis untuk memeriksa kualitas
√ Waktu pengiriman: Kurang dari 7 hari untuk stok barang
√ Kondisi stok: berbagai macam perlengkapan disimpan di stok kami
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | |||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TABUNG OD | C | S1 | H |
30542-24-08satu bagian | M24X1.5 | 12 | 8 | 16 | 3 | 30 | 27 |
30542-30-10satu bagian | M30X2 | 16 | 10 | 20 | 3.5 | 36 | 31 |
30542-36-12 satu bagian | M36X2 | 20 | 12 | 25 | 3 | 41 | 34 |
30542-42-16 satu potong | M42X2 | 25 | 16 | 30 | 5 | 50 | 42 |
30542-52-20 satu potong | M52X2 | 32 | 20 | 38 | 6.5 | 60 | 43 |
30542-52-24 bagian tunggal | M52X2 | 40 | 24 | 38 | 6.5 | 60 | 45 |
Pemasangan Selang Swaged
Fitting selang 20611 adalah metrik tipe kerucut wanita 60 ° yang ukurannya tersedia dari M14 t M27. Fitting selang hidrolik banyak digunakan dalam koneksi mesin. Jadi kami menawarkan jajaran alat kelengkapan hidrolik yang komprehensif. Produksi kami mencakup jenis dan ukuran ulir lengkap untuk berbagai selang hidrolik.
Detail
√ Bagian no .: 20611 (Metrik Wanita 60 ° Jenis Kerucut Kerucut)
√ Nama merek: YH; yang lain tersedia
√ Rincian paket: Plastik nilon; karton bergelombang; beberapa kasus kayu lapis
√ Layanan yang berorientasi khusus: memproduksi sesuai dengan gambar atau sampel yang disediakan, menawarkan desain khusus
√ Keuntungan: 1. Kualitas tinggi 2. Persediaan yang kaya 3. Pengiriman yang cepat 4. Harga yang wajar 5. Layanan terbaik
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 | 尺 寸 | ||
BAGIAN NO. | BENANG E | SELANG LEBIH BANYAK | UKURAN | ||
公 称 内径 DN | 标 号 DASH | C | S | ||
20611-14-05 | M14x1.5 | 8 | 5 | 6.5 | 19 |
20611-16-06 | M16x1.5 | 10 | 6 | 7 | 22 |
20611-18-08 | M18x1.5 | 12 | 8 | 7.5 | 24 |
20611-22-10 | M22X1.5 | 16 | 10 | 7.5 | 27 |
20611-24-10 | M24X1.5 | 16 | 10 | 9 | 30 |
20611-27-12 | M27X1.5 | 20 | 12 | 8 | 32 |
Pemasangan Hidrolik Industri
30241 fitting selang cocok untuk ukuran selang dari 3/8 '' hingga 2 ''. 30241 fitting adalah 45 derajat GB metrik jenis kursi datar wanita yang populer diproduksi dan dijual di YH Hidrolik. Jenis benang lengkap termasuk dalam produksi harian kami. Silakan kunjungi situs web kami kemudian kirim email kepada kami dengan persyaratan produk terperinci Anda.
Detail
√ Bagian no .: 30241 (45 ° GB Metric Female Flat Seat)
√ Bahan: baja karbon, baja tahan karat, kuningan
√ Perawatan permukaan: berlapis seng, berlapis krom, berlapis nikel, dll
√ Layanan purna jual: kami menjamin kualitas yang disediakan; tersedia
√ Sertifikat: ISO9001: 2008
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 | 尺 寸 | |||
BAGIAN NO. | BENANG E | SELANG LEBIH BANYAK | UKURAN | |||
公 称 内径 DN | 标 号 DASH | C | S | H | ||
30241-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 | 13.5 |
30241-22-08 | M22X1.5 | 12 | 8 | 10 | 27 | 13.5 |
30241-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 | 26 |
30241-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 | 30.1 |
30241-36-14 | M36X2 | 22 | 14 | 13 | 41 | 27.2 |
30241-36-16 | M36X2 | 25 | 16 | 13 | 41 | 30.5 |
30241-39-16 | M39X2 | 25 | 16 | 13 | 46 | 30 |
30241-45-20 | M45X2 | 32 | 20 | 15 | 55 | 34.8 |
30241-52-24 | M52X2 | 40 | 24 | 17 | 60 | 38 |
30241-64-32 | M64X2 | 50 | 32 | 23 | 75 | 46.9 |
74 Derajat Pemasangan Selang
30711 fitting selang adalah GB metrik perempuan 74 derajat kursi kerucut yang populer di koneksi bagian dalam mesin. 30711 ukuran pas cocok untuk satu atau dua selang hidrolik dikepang kawat yang ukurannya bisa dari 1/4 '' hingga 2 ''. 30711 fitting metrik dilapisi dengan seng sebelum paket untuk melindungi dari oksidasi.
Detail
√ Bagian no .: 30711 (GB Metric Female 74 ° Cone Seat)
√ Jenis Ferrule: 00110; 00210; 03310
√ Ukuran selang yang cocok: dari 1/4 '' hingga 2 ''
√ Layanan OEM: kami mampu merancang atau memproduksi dengan persyaratan, sampel, atau gambar pelanggan.
√ Pilihan warna: putih, kuning, nikel, warna-warni, dll.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | C | S |
30711-14-04 | M14X1.5 | 6 | 4 | 8 | 17 |
30711-16-05 | M16X1.5 | 8 | 5 | 8 | 19 |
30711-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 |
30711-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
30711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
30711-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
30711-36-14 | M36X2 | 22 | 14 | 13 | 41 |
30711-39-16 | M39X2 | 25 | 16 | 13 | 46 |
30711-45-20 | M45X2 | 32 | 20 | 15 | 55 |
30711-52-24 | M52X2 | 40 | 24 | 17 | 60 |
30711-64-32 | M64X2 | 50 | 32 | 23 | 75 |
Pemasangan Berkerut Metrik
Fitting 30411 adalah metrik tipe cahaya 24 ° kerucut wanita dengan o-ring yang didasarkan pada DIN3853 standar. Fitting 30411 adalah tipe non-berkerut dibandingkan dengan fitting 20411. Fitting selang diekspor ke pasar seperti Eropa, Amerika Selatan, Asia Selatan, Afrika, dll. Dengan kualitas yang baik, kami telah memperoleh reputasi tinggi dari pelanggan kami.
Detail
√ Bagian no .: 30411 (Metrik Wanita 24 ° Cone LT Dengan O-ring DIN3853: Jenis Non-berkerut)
√ Item terkait: 20411 (Jenis berkerut); 30511 (tipe berat); 30441 (45 derajat siku); 30491 (90 derajat siku)
√ Layanan OEM: kami dapat menyediakan layanan OEM dengan sampel, gambar, atau persyaratan yang disajikan
√ Sampel: kurang dari 5 pcs gratis untuk memeriksa kualitas produk.
√ Waktu pengiriman: kurang dari satu minggu untuk stok produk; kurang dari 50 hari untuk pesanan jika kecil atau besar.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TUBE.OD | C | S |
30411-14-04 | M14x1.5 | 6 | 4 | 8 | 2 | 17 |
30411-16-05 | M16x1.5 | 8 | 5 | 10 | 2 | 19 |
30411-18-06 | M18x1.5 | 10 | 6 | 12 | 2.5 | 22 |
30411-22-08 | M22x1.5 | 12 | 8 | 15 | 3 | 27 |
30411-26-10 | M26x1.5 | 16 | 10 | 18 | 3.5 | 32 |
30411-27-10 | M27X1.5 | 16 | 10 | 18 | 2.5 | 32 |
30411-30-12 | M30X2 | 20 | 12 | 22 | 3.5 | 36 |
30411-36-16 | M36X2 | 25 | 16 | 28 | 4.5 | 41 |
30411-45-20 | M45X2 | 32 | 20 | 35 | 5 | 55 |
30411-52-24 | M52X2 | 40 | 24 | 42 | 6 | 60 |
Puting DKOL lurus
20411 fitting adalah metrik tipe 24 derajat kerucut perempuan dengan o-ring yang didasarkan pada standar DIN3853. 20411 fitting adalah jenis berkerut dibandingkan dengan 30411 fitting. Alat kelengkapan selang dari YH Hidraulik memiliki kualitas dan kontrol biaya yang sempurna. YH bersikeras menawarkan pelanggan dengan kualitas baik dan harga yang wajar.
Detail
√ Bagian no .: 20411 (Metric Wanita 24 ° Cone LT Dengan O-ring DIN3853; Type Crimped)
√ Jenis utas: metrik, JIS, BSP, BSPT, ORFS, NPT, JIC, NPSM, dll.
√ Aplikasi: mesin, transportasi, tambang, ladang minyak, pertanian, kendaraan, industri berat, dll.
√ Perawatan permukaan: berlapis seng kuning, berlapis seng putih, berlapis nikel, berlapis krom, dll.
√ Waktu pengiriman: kurang dari 10 hari untuk 20411 fitting karena kami telah menyimpan stok dalam jumlah besar.
Gambar
Tabel Data Teknis
代号 | 螺纹 E | 胶管 SELANG LAGI | 管子 外径 | 尺 寸 DIMENSI | ||
BAGIAN NO. | BENANG E | 公 称 内径 DN | 标 号 DASH | TUBE.OD | C | S |
20411-12-04 | M12x1.25 | 6 | 4 | 6 | 2 | 17 |
20411-14-05 | M14x1.5 | 8 | 5 | 8 | 3.5 | 19 |
20411-12-06 | M12x1.25 | 10 | 6 | 6 | 2 | 17 |
20411-14-06 | M14x1.5 | 10 | 6 | 8 | 3.5 | 19 |
20411-16-06 | M16x1.5 | 10 | 6 | 10 | 3.5 | 22 |
20411-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 |
20411-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 |
20411-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 |
20411-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 |
